1,5 ТПЧ Система обратного осмоса с EDI и полирующим слоем смешанной загрузки

Система обратного осмоса с EDI и полирующим слоем смешанной загрузки — это решение для очистки воды высокой чистоты, разработанное для отраслей, которым необходима ультрачистая и стабильная качество воды. Эта современная система EDI-очистки воды интегрирует обратный осмос (RO), электродуйонизацию (EDI) и финальный полирующий слой смешанной загрузки, обеспечивая непрерывное производство ультрачистой воды с удельным сопротивлением до 18,2 МОм·см.
Система работает автоматически с помощью панели управления на базе ПЛК Omron, обеспечивая непрерывную, эффективную и надежную работу для промышленных, лабораторных и фармацевтических применений.

Предыстория проекта

Клиент из Сингапура требовал систему EDI-очистки воды высокой чистоты, способную производить воду с удельным сопротивлением 18,2 МОм·см. Ультрачистая вода используется на заводе по производству аккумуляторов, где стабильное и равномерное качество воды критично для таких процессов, как подготовка электродов, смешивание электролита и точная очистка.

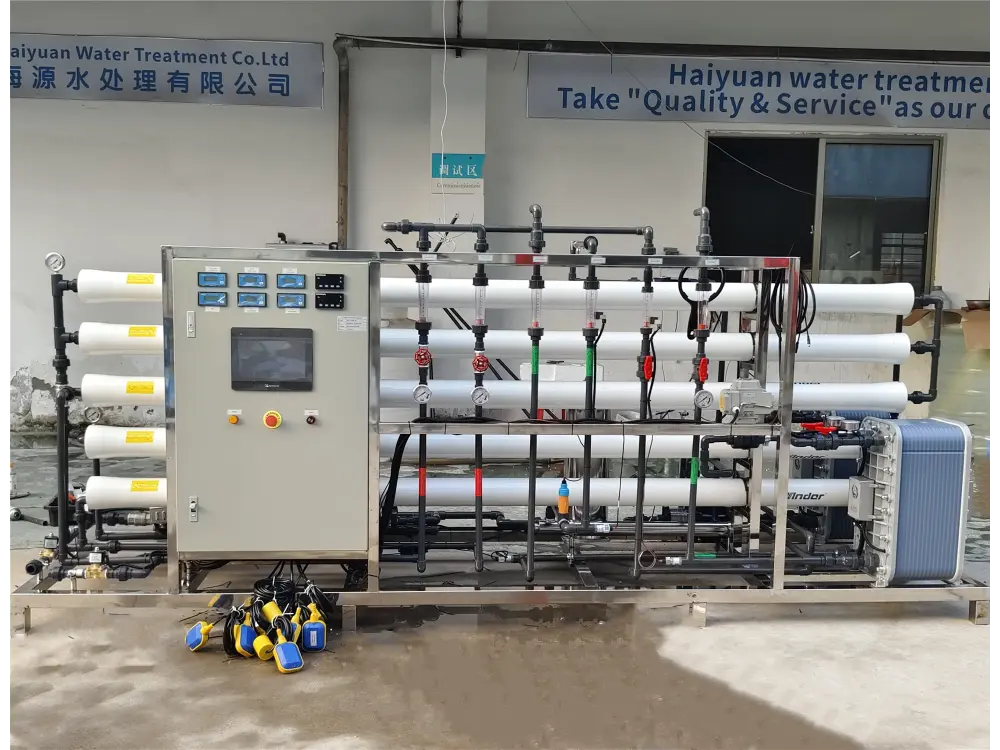

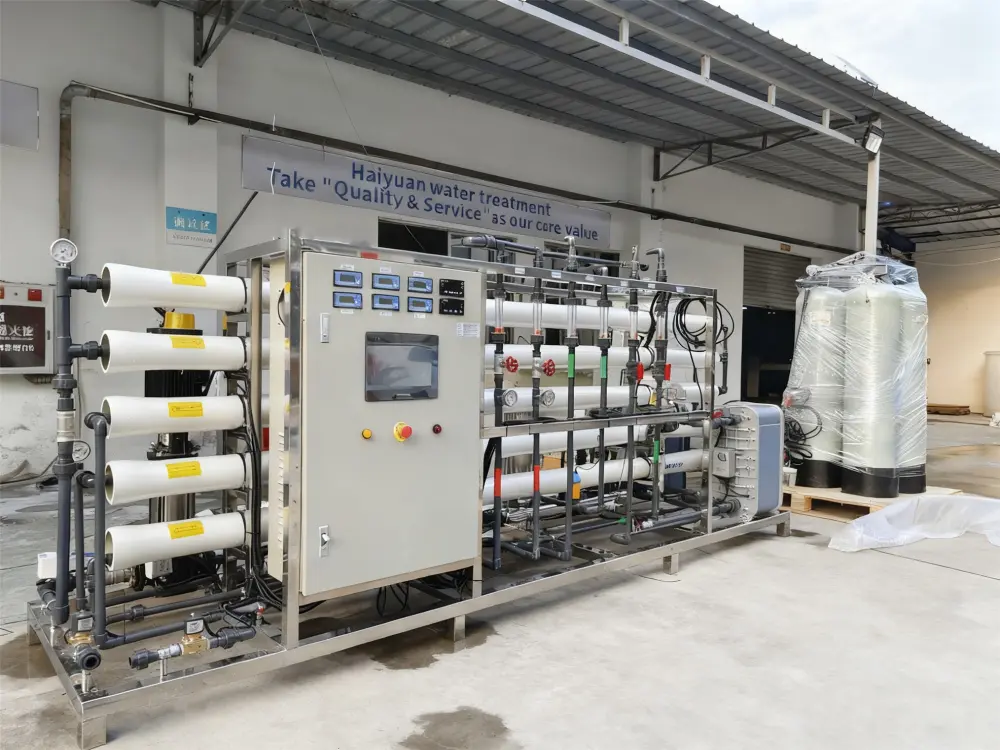

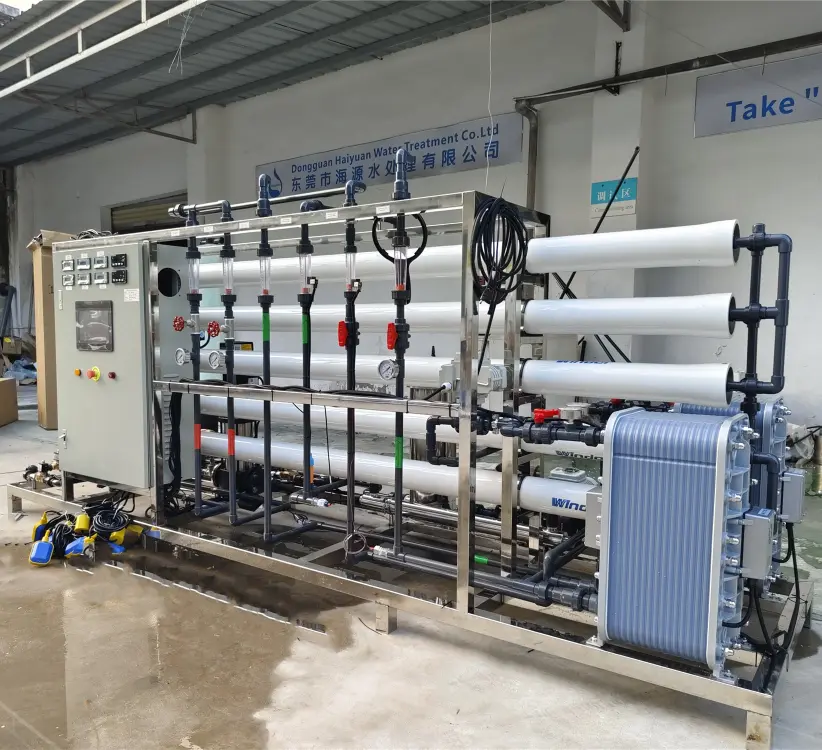

Для удовлетворения этих строгих требований была разработана система 1,5 ТПЧ RO + EDI + полирующая смесь-загрузка. Эта полностью автоматическая система обеспечивает стабильное производство ультрачистой воды с низким потреблением энергии, длительным сроком службы мембран и минимальным уровнем технического обслуживания.

Технологическая схема системы EDI-очистки воды

Резервуар сырой воды → подпиточный насос → мультимедийный фильтр → активированный угольный фильтр → картриджный фильтр → 1-й высоконапорный насос → 1-я стадия RO → УФ-стерилизатор → 1 µm прецизионный фильтр → резервуар для воды после RO → система регулирования pH → 2-й высоконапорный насос → 2-я стадия RO → бустер-насос EDI → блок EDI → резервуар для воды после EDI → бустер-насос полирующего слоя → полирующий слой смешанной загрузки → точка использования.
Эта система RO + EDI сочетает несколько стадий очистки для удаления взвешенных твердых веществ, хлора, солей и ионов — производя постоянно высококачественную ультрачистую воду.

Технические характеристики системы EDI-очистки воды

Местонахождение проекта: Сингапур
Применение: производство аккумуляторов – ультрачистая технологическая вода
Источник воды: городская водопроводная вода / питание водой города
TDS воды на входе: ≤ 500 ppm
Качество воды на выходе: удельное сопротивление до 18,2 МОм·см
Производительность: 1,5 ТПЧ
Тип системы: двухступенчатый RO + EDI + полирующая загрузка
Режим эксплуатации: полностью автоматический с ПЛК Omron + HMI
Предварительная очистка: мультимедийный фильтр, активированный угольный фильтр
Прецизионный фильтр: картриджный фильтр 5 µm
Мембраны RO: бренд DOW
Модуль EDI: бренд TC (2 единицы)
Высоконапорные насосы: бренд Grundfos, нержавеющая сталь
Система управления клапанами: автоматического типа
УФ-стерилизатор: установлен после резервуара воды после EDI, корпус SUS304 нержавеющая сталь
Каркас и трубопровод: нержавеющая сталь / FRP
Тип поставки: контейнер 20 ft

Основные компоненты и их описание

Резервуар сырой воды – хранит подающуюся воду для стабильного снабжения.
Подпиточный насос – повышает давление для предварительной очистки.
Мультимедийный фильтр – удаляет взвешенные вещества и мутность.
Активированный угольный фильтр – удаляет хлор и органические вещества.
Картриджный фильтр – защищает мембраны RO от мелких частиц.
1-й высоконапорный насос – обеспечивает давление для 1-й стадии RO.
1-я стадия RO – удаляет до 98 % растворённых солей и примесей.
УФ-стерилизатор – дезинфицирует и уничтожает микроорганизмы.
Система регулирования pH – регулирует pH воды для оптимальной работы EDI.
Блок EDI – непрерывно удаляет оставшиеся ионы без использования химической регенерации.
Полирующий слой смешанной загрузки – дополнительно очищает воду до 18,2 МОм·см удельного сопротивления.

Преимущества системы EDI-очистки воды

Высокая чистота воды – производство ультрачистой воды до 18,2 МОм·см.
Непрерывность и низкое обслуживание – EDI-блок работает без химической регенерации.
Компактность и простота установки – контейнеризированная конструкция для быстрой установки и транспортировки.
Стабильность и надёжность – премиум-компоненты обеспечивают долгосрочную эксплуатацию.

Как выбрать подходящую систему EDI-очистки воды

Качество подачи воды – проверьте TDS и жёсткость; высокая TDS может требовать двухступенчатого RO или дополнительной предварительной очистки.
Требуемое качество воды – определите, нужен ли вам ультрачистый (≥ 15–18,2 МОм·см) или деминерализованный (≥ 1 МОм·см) вариант.
Производственная мощность – выберите систему, соответствующую вашей суточной потребности в воде.
Автоматизация и установка – выбирайте системы с ПЛК-управлением, контейнеризованные для удобства эксплуатации и компактной установки.
Поддержка и обслуживание – убедитесь, что производитель предоставляет техническую поддержку и запасные части.
